目前，國內護坡工程包括小塊護坡和大型護坡，一次澆筑混凝土。根據工程分類，可分為鐵路路基護坡、河岸護坡、路基護坡、山坡護坡等。

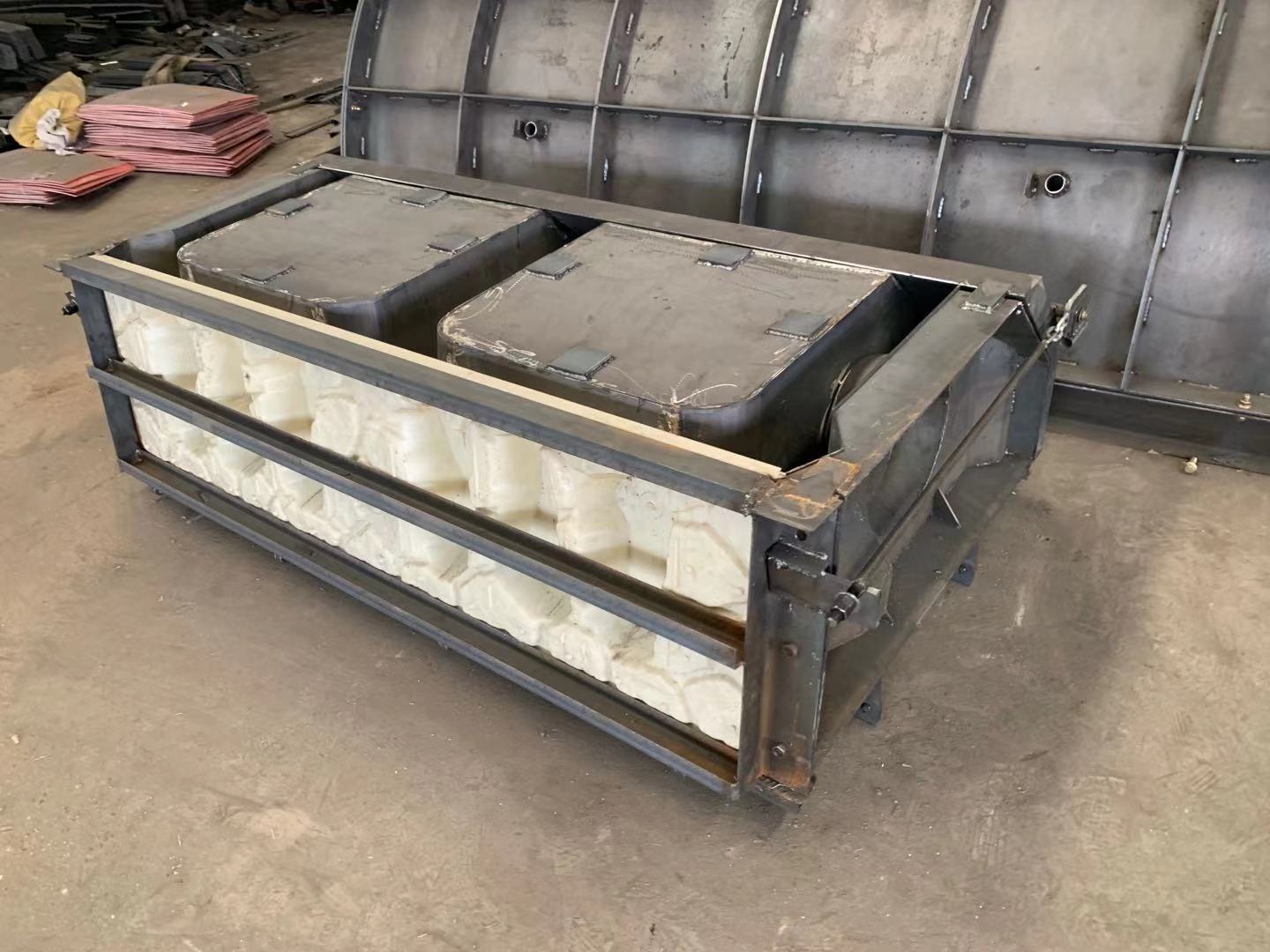

根據使用工具的分類，可分為塑料護坡模和鋼護坡模。這里的區(qū)別主要是小型預制砌塊和大型混凝土現澆護坡的區(qū)別。施工方一般根據甲方設計圖紙定制。小型塑料護坡模具主要包括：六角形塊、鏈條塊、三角形塊、小網格護坡等；大型鋼模具主要包括拱形骨架、截水骨架、方形骨架、菱形骨架等護坡工程。
根據具體工程中使用的模具分類：鐵路路基護坡采用各種骨架護坡和小六邊形塊；河岸護坡采用聯(lián)鎖塊；采用骨架和框架護坡進行路基護坡防護；山地護坡采用方形骨架護坡等。
這是我國廣泛使用的幾種護坡項目，但部分地區(qū)會根據地形要求設計不同形狀和尺寸的新型護坡。對于這些護坡項目，我們應該找廠家定制專門的護坡模具。

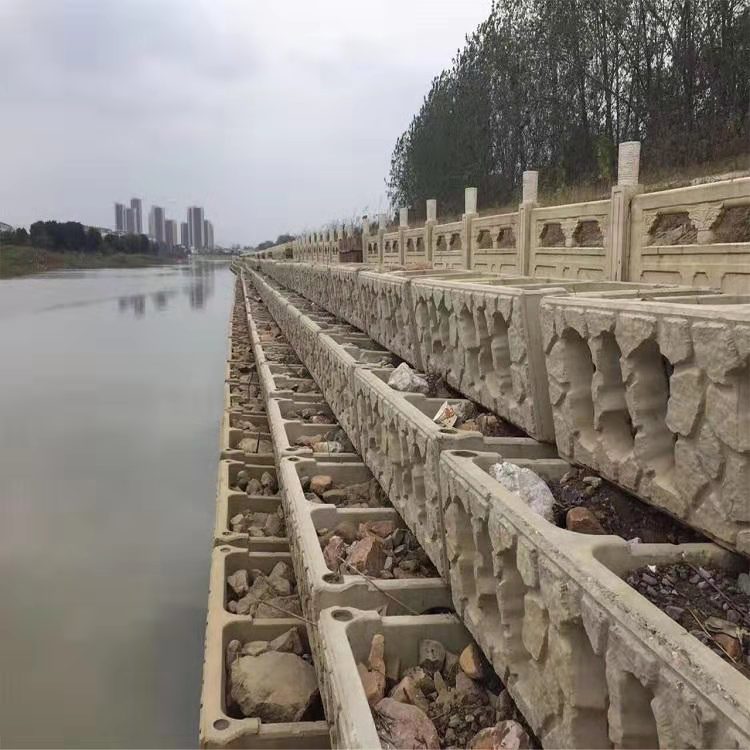

盡管惡劣的自然環(huán)境是河流護坡用混凝土護坡塊嚴重腐蝕和剝落的主要原因。然而，人們不能人為地改變環(huán)境，而只能通過改性混凝土材料來適應環(huán)境。因此，只有針對面臨的使用環(huán)境，提高混凝土護坡塊的耐久性，才能延長其使用壽命。建議采取以下措施，以提高混凝土護坡塊的耐化學腐蝕性和破壞性：
1）加強護坡塊的生產管理。生產過程中嚴格控制混凝土配合比，新拌混凝土材料攪拌均勻，成型過程中振搗到位，嚴格遵守產品養(yǎng)護制度。如果企業(yè)不能保證成型半成品在整個過程中進行濕養(yǎng)護，可以考慮使用表面養(yǎng)護劑來改善產品的養(yǎng)護條件，提高保水性，加快產品表面的硬化速度。混凝土砌塊的侵蝕和剝落從表面開始。混凝土最終凝固前，應進行原漿抹灰和拋光，以提高產品表面的密實度；也可以通過表面浸漬和表面涂層來降低混凝土表面的滲透性。
2)護坡塊的混凝土強度值應提高，并適當吸引一定量的氣體，以防止混凝土砌塊的混凝土“浸一烘”循環(huán)破壞。混凝土的組成、配合比、養(yǎng)護條件和密實度決定了它在飽滿狀態(tài)下的耐受性“沒一烘"循環(huán)破壞的能力。引氣量是為了提高混凝土的抗“浸一烘"循環(huán)破壞性能的主要參數。一般在混凝土砌塊中加入優(yōu)質引氣型高效減水劑，保證引氣量為4%，即可獲得大量均勻分布的小氣泡，顯著提高產品的抗性“浸一烘"循環(huán)破壞性能，同時，引入一定量的氣泡也可以降低水灰比，從而保證混凝土強度不降低或很少降低。
3）添加優(yōu)質外加劑，以提高護坡塊混凝土的耐化學腐蝕性。在混凝土配合比設計過程中，適當考慮用粉煤灰、礦渣粉等外加劑代替部分水泥，可有效利用低堿水化產品CI-和SO-減少這些有害離子的侵蝕和破壞作用。
4）采用性能良好的混凝土防水劑，提高護坡塊的抗?jié)B性，降低吸水率，從而提高其耐化學腐蝕性，延長使用壽命。對于護坡塊的適用防水劑，可選用主要密集型防水劑或表面涂層滲透結晶型防水劑。
5)對于特別嚴重的腐蝕性使用環(huán)境，應根據研究結果涂抹保護層，并根據研究結果設計不同厚度的保護層。
