箱梁模板具體名稱為箱型橋梁模板。又稱鋼板框架梁，是一種常用的跨徑橋梁結構。通常用于跨度較大的橋梁，外部形狀如箱體故稱為鋼箱梁。鋼制箱形梁是工程中常用的一種結構形式，為了研究橫隔板間距對集中載荷作用下簡支鋼箱形梁變形的影響，通過設置不同數量橫隔板的簡支鋼箱形梁，比較其在集中載荷作用下的變形效應和剛性扭轉效應，得到其變形的最大變形效應隨橫隔板數量的變化曲線，并將集中載荷作用應用于箱梁腹板頂端，按變形、剛性扭轉、對稱彎曲和偏心載荷四種工況，采用載荷分解法進行計算。

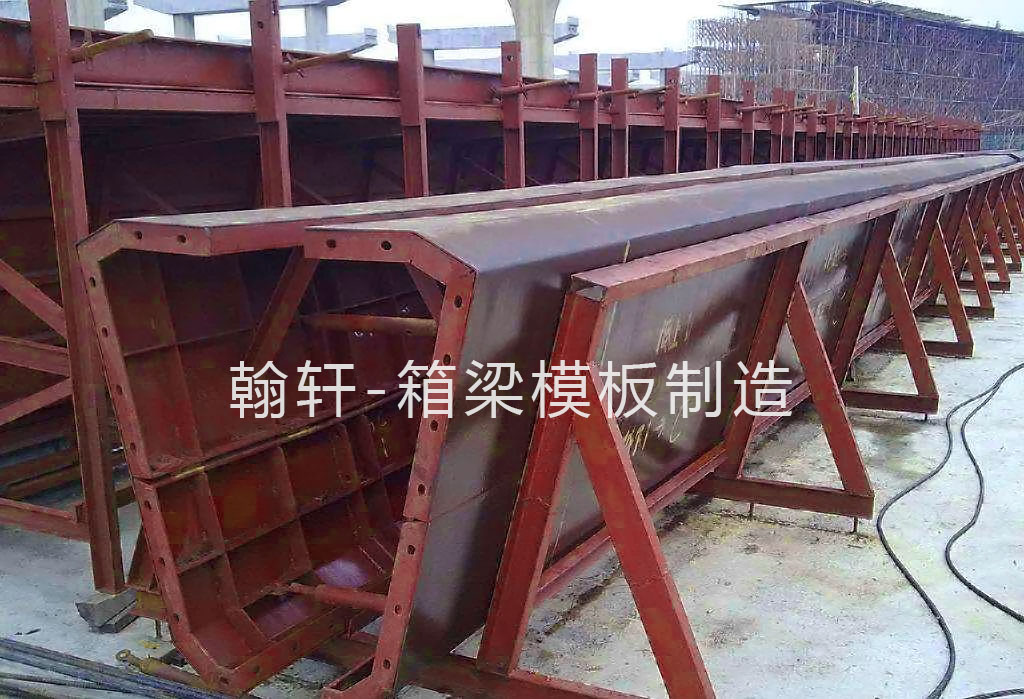

箱梁鋼模板主要由側模和底模兩部分構成。側模設計采用無拉手結構，由外模、外模桁架、桁架支撐等構成。梁體底模配合側模組成。采用底膜一對一配置，連接方式簡便可靠。側模板一般采用8毫米厚度鋼材作為面板背后槽鋼的支撐與桁架拼接，側模板與底膜之間的垂直高度可由側模板底部的手動千斤頂進行調節，側模板與側模板桁架的翼模部和側模板桁架之間采用調節螺桿進行支撐，用于調整模板的是否水平和線型調整。
為了施工方便，在梯梁模板外側加寬1m，可在T梁模板上部安裝鋼軌，作為養護棚車、作業臺車、提漿機的軌道，也可用來布置震動橋的過道和護欄，兩邊都設置了人扶梯，階高29公分，階寬25公分，兩頭各設一個。側面模具中沒有扶梯，長度三十米左右，總寬度14米。在側模下部1.2米內設置2塊附著式震動器掛板。具體這些尺寸可以根據實際需要定制加工。以上為其例。
箱型橋梁模板直接安裝在制梁臺座上，承受大部分混凝土重量。底模用12毫米鋼板做面板，用20號槽鋼做框架。梁體底板預設拱度經底模處理后，保留同側模底壓縮。所述的底模寬度方向2~3米不等，盡可能采用標準配置，用螺栓連接而不焊接，底模和側模采用陰陽角，便于安裝和控制底模底部錯位，底模端部在每個支撐下設2個附接式振動器掛板。為防止底模承載變形，在底模內的支點位置進行加強設計。
